Chi Tiết Định Vị Trong Khuôn Ép Nhựa
Trong khuôn ép nhựa, độ chính xác của sản phẩm phụ thuộc rất lớn vào khả năng định vị chính xác giữa các bộ phận của khuôn. Các chi tiết định vị đóng vai trò then chốt trong việc đảm bảo điều này. Bài viết này sẽ đi sâu vào phân tích các loại chi tiết định vị phổ biến, chức năng và ứng dụng của chúng trong thực tế.
1. Phân loại chi tiết định vị
Chốt định vị (Dowel pins)
- Chức năng: Định vị chính xác vị trí tương đối giữa các tấm khuôn.
- Phân loại: Chốt trụ, chốt côn, chốt bậc.
- Ứng dụng: Định vị tấm khuôn lõi và lòng khuôn, định vị các khối trượt.

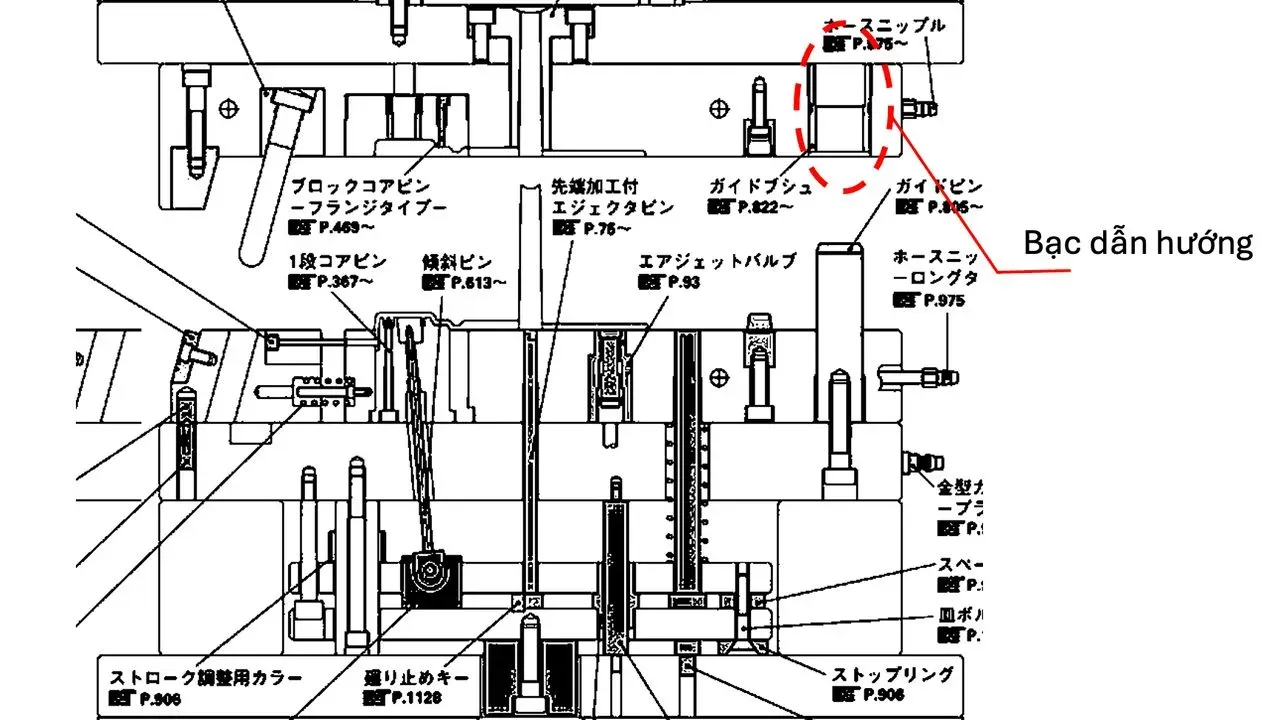

Bạc dẫn hướng (Guide bushings)
- Chức năng: Kết hợp với chốt dẫn hướng để đảm bảo chuyển động chính xác giữa các bộ phận khuôn.
- Phân loại: Bạc trụ, bạc côn.
- Ứng dụng: Dẫn hướng chuyển động của tấm khuôn di động.

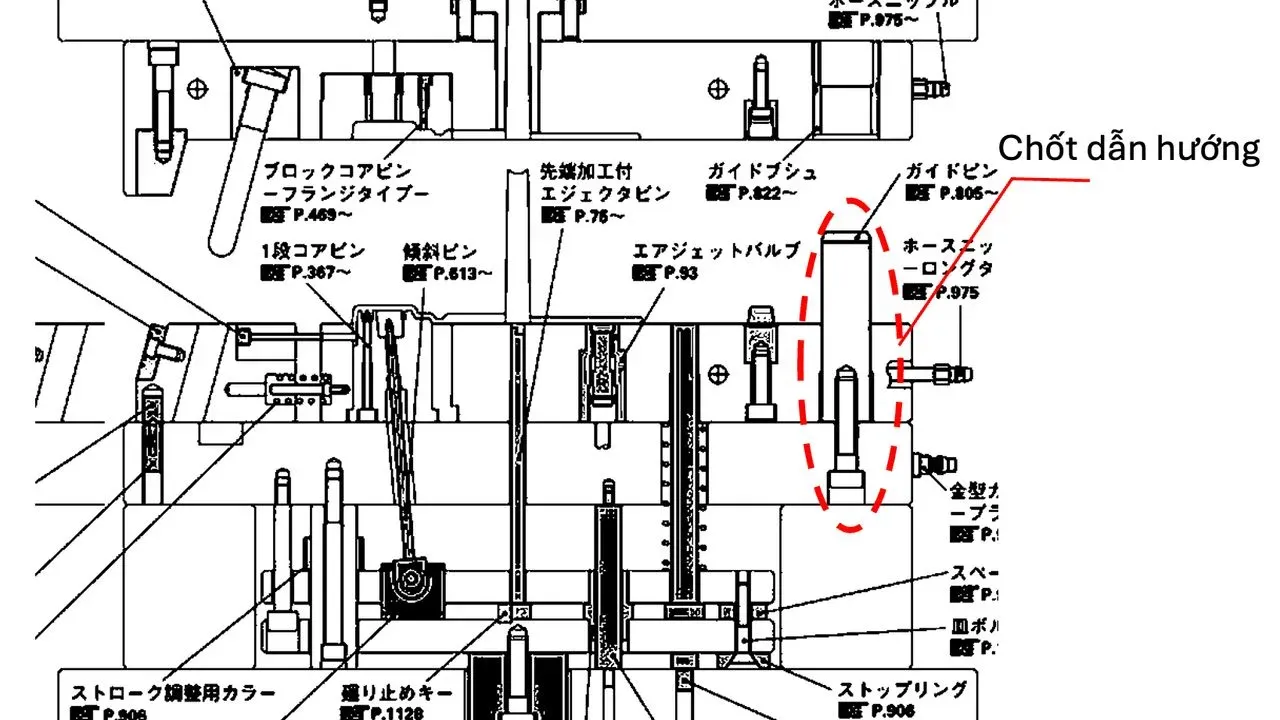

Chốt dẫn hướng (Guide pins)
- Chức năng: Dẫn hướng chuyển động của khuôn.
- Phân loại: Chốt trụ, chốt côn.
- Ứng dụng: Kết hợp cùng bạc dẫn hướng.

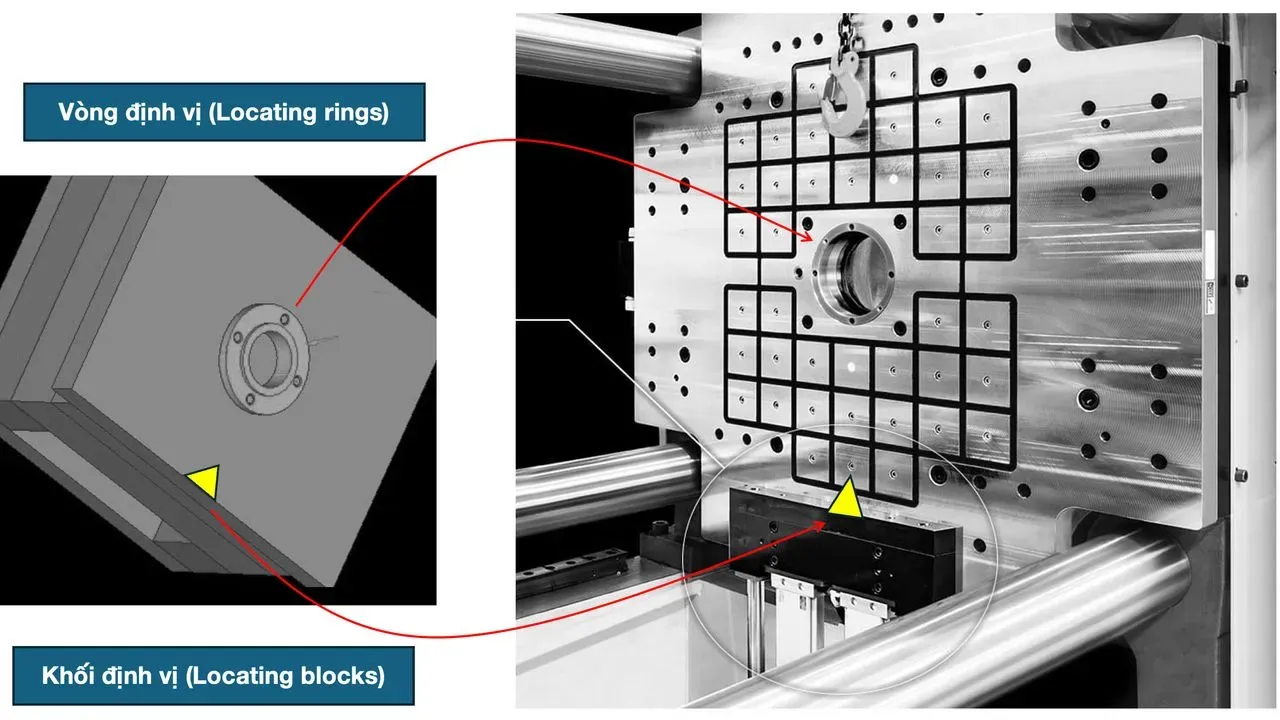

Vòng định vị (Locating rings)
- Chức năng: Định vị khuôn trên máy ép nhựa, đảm bảo vị trí chính xác của vòi phun.
- Ứng dụng: Lắp đặt trên tấm khuôn cố định.
Khối định vị (Locating blocks)
- Chức năng: Ngăn chặn chuyển động xoay khuôn vì vòng định vị dạng hình tròn nên không chống xoay khuôn được.
- Ứng dụng: Định vị các khối trượt, các insert.
2. Chức năng của chi tiết định vị
- Đảm bảo độ chính xác của sản phẩm: Giúp duy trì kích thước và hình dạng sản phẩm trong dung sai cho phép.
- Tăng tuổi thọ khuôn: Giảm thiểu ma sát và mài mòn giữa các bộ phận khuôn.
- Giảm thời gian chu kỳ ép: Đảm bảo khuôn đóng mở chính xác, giảm thời gian điều chỉnh.
- Giúp đầu phun của máy ép được định vị chính xác với vị trí tương ứng của bạc cuống phun.
3. Ứng dụng thực tế
- Khuôn ép sản phẩm nhựa kỹ thuật: Yêu cầu độ chính xác cao về kích thước và hình dạng.
- Khuôn ép sản phẩm nhựa có insert: Đảm bảo vị trí chính xác của insert trong sản phẩm.
- Khuôn ép sản phẩm nhựa nhiều lòng khuôn: Đảm bảo sự đồng đều giữa các lòng khuôn.
4. Lưu ý khi thiết kế và sử dụng
- Lựa chọn vật liệu phù hợp: Đảm bảo độ bền và khả năng chống mài mòn.
- Tính toán dung sai lắp ráp chính xác: Đảm bảo độ chính xác định vị và khả năng tháo lắp dễ dàng.
- Bảo trì và thay thế định kỳ: Đảm bảo chi tiết định vị luôn trong tình trạng hoạt động tốt.
Các chi tiết định vị là thành phần không thể thiếu trong khuôn ép nhựa, đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm và hiệu quả sản xuất. Việc hiểu rõ về các loại chi tiết định vị, chức năng và ứng dụng của chúng sẽ giúp kỹ sư thiết kế khuôn tạo ra những bộ khuôn chất lượng cao.
