Các tấm khuôn chính của Khuôn Ép Nhựa
Giới Thiệu & Các Tấm Khuôn Chính
Trong bài blog này, chúng ta sẽ cùng nhau khám phá các tấm khuôn chính của một bộ khuôn ép nhựa.

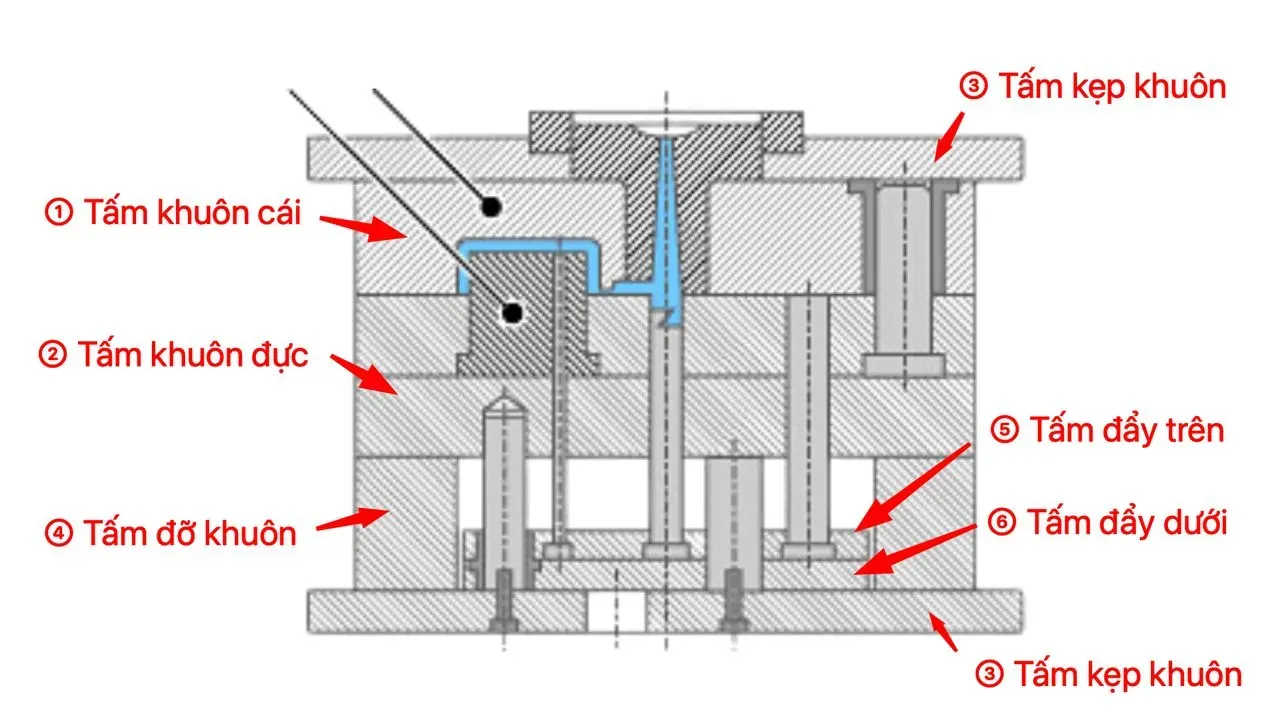

- ① Tấm khuôn cái (Cavity plate): Chứa lòng khuôn cái, tạo hình mặt ngoài của sản phẩm.
- ② Tấm khuôn đực (Core plate): Chứa lòng khuôn đực, tạo hình mặt trong của sản phẩm.
- ③ Tấm kẹp khuôn (Clamping plate): Dùng để kẹp khuôn vào máy ép nhựa.
- ④ Tấm đỡ khuôn (Support plate): Đỡ các tấm khuôn khác và đảm bảo độ cứng vững cho khuôn.
- ⑤ Tấm đẩy trên (Upper Ejector plate): Cố định các chi tiết đẩy và dẫn hướng.
- ⑥ Tấm đẩy dưới (Lower Ejector plate): Kết hợp với tấm đẩy trên để làm bàn đạp cho các chi tiết đẩy và nhận lực đẩy từ máy ép.
Vai Trò Của Tấm Khuôn Chính
- Chất lượng sản phẩm: Gia công chính xác giúp đảm bảo hình dạng, kích thước và độ bóng của sản phẩm.
- Năng suất: Thiết kế hợp lý giúp quá trình ép nhựa nhanh chóng, hiệu quả.
- Tuổi thọ khuôn: Chế tạo từ vật liệu tốt và bảo trì đúng cách giúp kéo dài tuổi thọ khuôn.
Vật Liệu Chế Tạo Tấm Khuôn Chính
Tấm khuôn chính thường được chế tạo từ các loại thép đặc biệt, có độ cứng cao, chống mài mòn và chịu được nhiệt độ cao. Một số loại thép phổ biến được sử dụng là:
- Thép P20: Thép hợp kim, có độ cứng cao, dễ gia công.
- Thép H13: Thép dụng cụ, có độ bền cao, chịu được nhiệt độ cao.
- Thép 420: Thép không gỉ, có khả năng chống ăn mòn.
Lưu Ý Khi Thiết Kế Và Chế Tạo
- Độ chính xác: Tấm khuôn chính cần được gia công với độ chính xác cao để đảm bảo chất lượng sản phẩm.
- Độ cứng: Cần có độ cứng cao để chịu áp lực ép nhựa.
- Vật liệu: Lựa chọn phù hợp với loại nhựa và yêu cầu sản phẩm.
- Bảo trì: Cần được bảo trì thường xuyên để duy trì hiệu suất và tuổi thọ.
Bài Viết Liên Quan
Hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích về các tấm khuôn chính. Nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại để lại bình luận bên dưới.
