Hệ Thống Thoát Khí Trong Khuôn Ép Nhựa
Hệ thống thoát khí đóng vai trò then chốt trong việc đảm bảo chất lượng sản phẩm ép nhựa. Việc thiết kế và tối ưu hóa hệ thống này giúp loại bỏ không khí bị kẹt trong lòng khuôn, ngăn ngừa các lỗi hỏng như bọt khí, vết dòng, và thiếu hụt vật liệu. Bài viết này sẽ phân tích các nguyên tắc thiết kế và các giải pháp tối ưu hóa hệ thống thoát khí trong khuôn ép nhựa.
1. Tầm quan trọng của hệ thống thoát khí
- Ngăn ngừa bọt khí: Loại bỏ không khí bị kẹt trong lòng khuôn, đảm bảo sản phẩm không bị rỗ khí.
- Loại bỏ các vết dòng: Ngăn ngừa sự hình thành các vết dòng do không khí bị nén trong quá trình ép.
- Đảm bảo điền đầy khuôn: Tạo điều kiện cho nhựa nóng chảy điền đầy lòng khuôn một cách hoàn chỉnh.
- Giảm áp suất phun: Giảm áp suất phun cần thiết, giảm ứng suất dư trong sản phẩm.
- Nâng cao chất lượng bề mặt: Đảm bảo bề mặt sản phẩm mịn đẹp, không bị khuyết tật.
2. Nguyên tắc thiết kế hệ thống thoát khí
- Vị trí thoát khí:
- Đặt tại vị trí cuối dòng chảy của nhựa.
- Đặt tại các góc cạnh và các vùng lõm của lòng khuôn.
- Đặt tại các đường hàn.
- Kích thước thoát khí:
- Đủ lớn để thoát khí hiệu quả, nhưng không quá lớn gây ba via.
- Kích thước phụ thuộc vào loại nhựa, độ nhớt và tốc độ phun.
- Loại thoát khí:
-

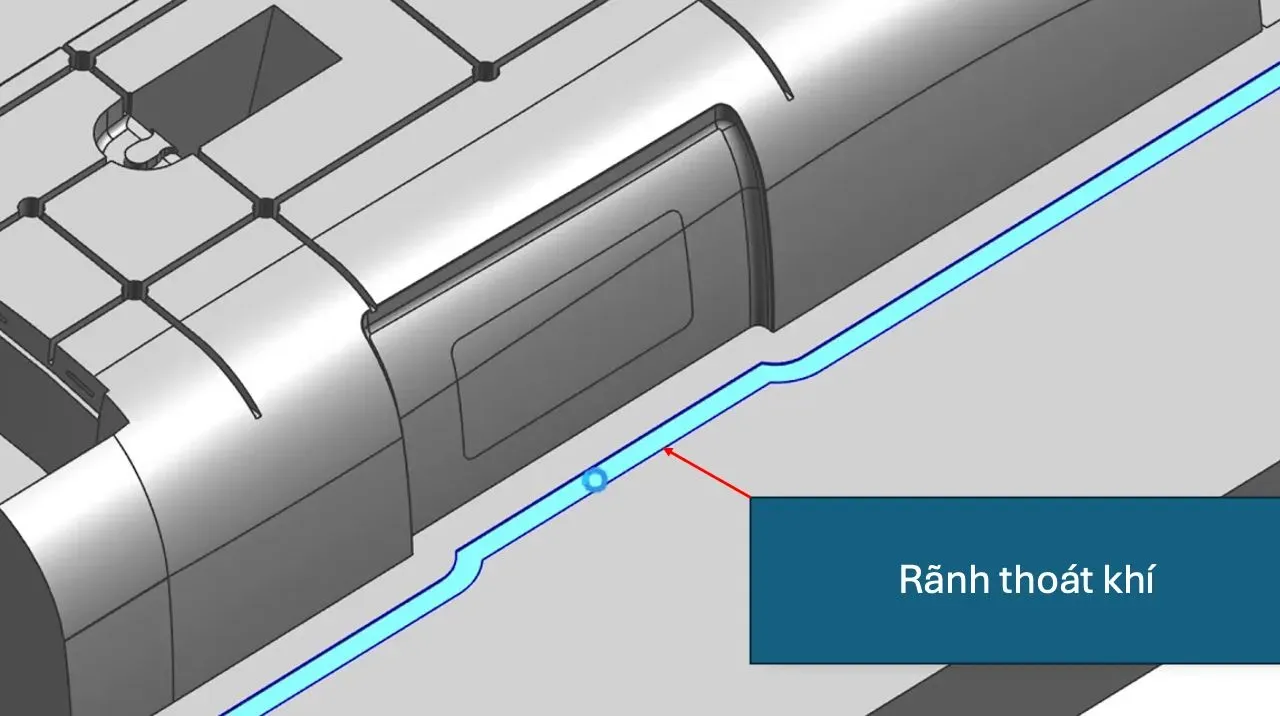

Rãnh thoát khí: Gia công rãnh nhỏ trên bề mặt phân khuôn hoặc lòng khuôn.

-
Chốt thoát khí: Sử dụng chốt nhỏ để tạo khe hở thoát khí.

-
Van thoát khí: Sử dụng van cơ khí hoặc thủy lực để điều khiển quá trình thoát khí (hút chân không).

-
Thoát khí bằng khe hở phân khuôn: Tận dụng khe hở giữa các tấm khuôn để thoát khí. Tận dụng khe hở với dung sai khoảng 0.02mm chúng ta có thể chia khuôn để khí thoát khí.

-
Rãnh thoát khí: Gia công rãnh nhỏ trên bề mặt phân khuôn hoặc lòng khuôn.
3. Các giải pháp tối ưu hóa hệ thống thoát khí
- Thiết kế rãnh thoát khí: Rãnh thoát khí cần có độ sâu và chiều rộng phù hợp, đặt ở vị trí hợp lý để thoát khí hiệu quả.
- Sử dụng chốt thoát khí: Chốt thoát khí cần có kích thước và vị trí phù hợp, cần được làm sạch định kỳ để đảm bảo hiệu quả thoát khí.
- Sử dụng van thoát khí: Van thoát khí giúp kiểm soát quá trình thoát khí một cách chính xác, ngăn ngừa ba via và các lỗi hỏng khác.
- Tối ưu hóa thông số ép nhựa: Điều chỉnh tốc độ phun, áp suất phun và nhiệt độ nhựa để tối ưu hóa quá trình thoát khí.
- Sử dụng phần mềm mô phỏng: Phần mềm mô phỏng giúp dự đoán và tối ưu hóa hệ thống thoát khí.
4. Kiểm tra và bảo trì hệ thống thoát khí
- Kiểm tra định kỳ các rãnh thoát khí và chốt thoát khí.
- Làm sạch các rãnh thoát khí và chốt thoát khí để đảm bảo hiệu quả thoát khí.
- Thay thế các chi tiết bị mòn hoặc hư hỏng.
Hệ thống thoát khí đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm ép nhựa. Việc thiết kế và tối ưu hóa hệ thống này đòi hỏi sự hiểu biết sâu sắc về nguyên tắc thiết kế và các giải pháp kỹ thuật. Bằng cách áp dụng các biện pháp hiệu quả, các nhà sản xuất có thể giảm thiểu lỗi hỏng và nâng cao hiệu quả sản xuất.
