Đường phân khuôn là gì

Ở blog này chúng ta sẽ cùng nhau tìm hiểu về hai khái niệm quan trọng trong thiết kế khuôn ép nhựa: đường phân khuôn và mặt phân khuôn.

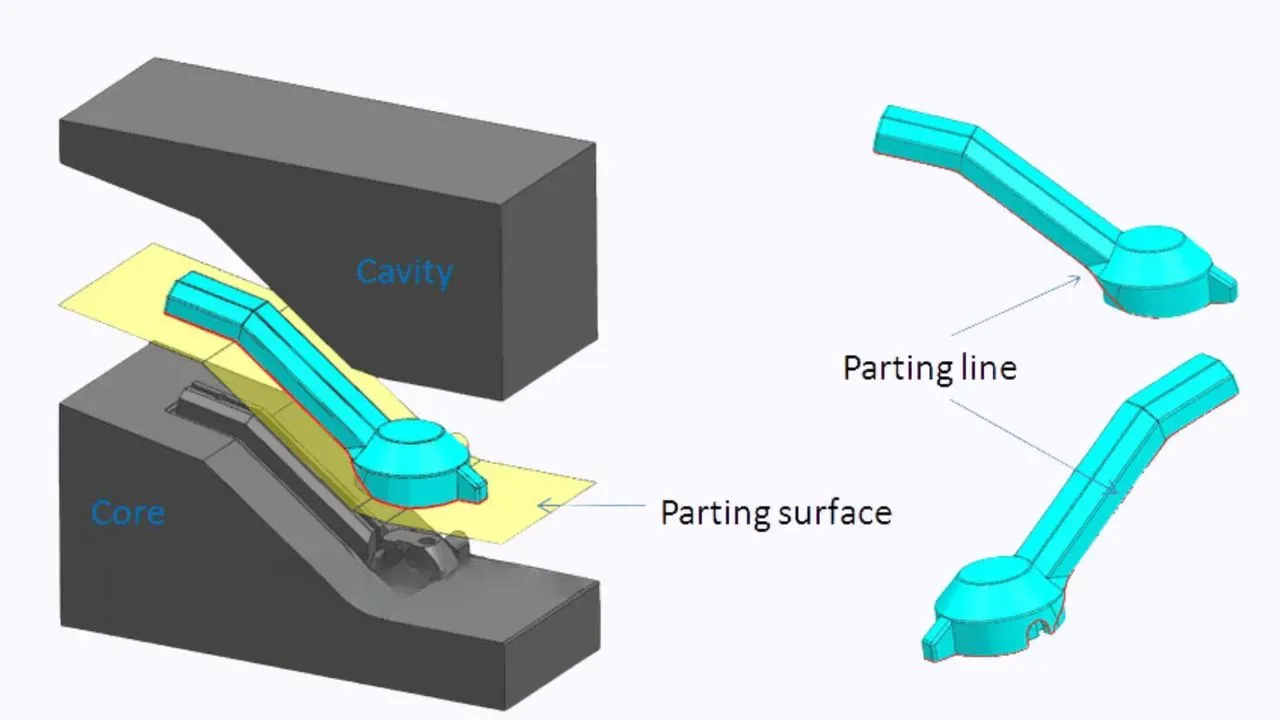

Giới thiệu về đường và mặt phân khuôn

• Đường phân khuôn (Parting line - PL): Là đường giao tuyến giữa hai nửa khuôn (nửa trên và nửa dưới) khi khuôn đóng lại. Đường phân khuôn có thể là đường thẳng, đường cong hoặc kết hợp của cả hai.
• Mặt phân khuôn (Parting surface): Là mặt phẳng hoặc mặt cong chia đôi lòng khuôn, tạo thành đường phân khuôn. Mặt phân khuôn là nơi hai nửa khuôn tiếp xúc nhau khi khuôn đóng lại.

Phân biệt đường phân khuôn và mặt phân khuôn

• Đường phân khuôn là một đường, trong khi mặt phân khuôn là một mặt phẳng hoặc mặt cong.
• Đường phân khuôn là giao tuyến của mặt phân khuôn với bề mặt sản phẩm.
• Mặt phân khuôn quyết định vị trí của đường phân khuôn.

Tại sao cần quan tâm đến đường và mặt phân khuôn?

Việc lựa chọn và thiết kế đường phân khuôn và mặt phân khuôn đúng cách có vai trò quan trọng, ảnh hưởng đến:

• Chất lượng sản phẩm: Đường phân khuôn không đúng vị trí có thể gây ra các lỗi như:
  • Ba via: Lớp nhựa thừa tại đường phân khuôn — xảy ra khi hai mặt phân khuôn không áp khít nhau dưới áp lực phun, tạo khe hở cho nhựa lỏng len vào rồi đông cứng lại thành gờ mỏng dọc đường phân khuôn.
  • Vết ghép: Đường nhìn thấy được tại vị trí ghép giữa hai nửa khuôn, do sai số gia công hoặc mòn khuôn theo thời gian sử dụng.
  • Sai lệch kích thước: Sản phẩm không đúng kích thước thiết kế, thường do mặt phân khuôn bị dịch chuyển nhẹ giữa các chu kỳ ép hoặc do lực kẹp khuôn không đủ.
• Năng suất: Thiết kế đường phân khuôn và mặt phân khuôn hợp lý giúp quá trình lấy sản phẩm ra khỏi khuôn dễ dàng, giảm thời gian chu kỳ ép và tăng năng suất.
• Tính thẩm mỹ: Đường phân khuôn và mặt phân khuôn được thiết kế khéo léo sẽ giúp sản phẩm đẹp hơn, không bị lộ các khuyết điểm.

Các nguyên tắc khi lựa chọn và thiết kế đường phân khuôn và mặt phân khuôn

• Ưu tiên đường phân khuôn phẳng: Đường phân khuôn phẳng dễ gia công và bảo trì hơn.
• Mặt phân khuôn nên trải theo phương vuông góc với hướng rút khuôn, nếu trải theo phương của hướng rút khuôn nên đảm bảo mặt phẳng này hợp với hướng rút khuôn ít nhất 5°.
• Đặt đường phân khuôn ở vị trí khuất: Giúp sản phẩm đẹp hơn và che giấu các khuyết điểm.
• Đảm bảo độ kín khít: Mặt phân khuôn phải kín khít để tránh ba via.
• Xem xét đến phương pháp lấy sản phẩm: Thiết kế đường phân khuôn và mặt phân khuôn sao cho sản phẩm dễ dàng được lấy ra khỏi khuôn.

Cách tiếp cận khi xác định đường phân khuôn cho một sản phẩm mới

Trên thực tế, người thiết kế thường đi qua các bước sau khi nhận một sản phẩm mới:

• Xác định hướng rút khuôn trước: đường phân khuôn phụ thuộc trực tiếp vào hướng mở khuôn đã chọn (xem thêm bài Hướng rút khuôn) — chọn sai hướng rút sẽ kéo theo đường phân khuôn bất hợp lý ngay từ đầu.
• Tìm đường biên lớn nhất theo hướng chiếu vuông góc với hướng rút khuôn: đây thường là vị trí ứng viên tự nhiên cho đường phân khuôn, vì nó chia sản phẩm thành hai phần có thể tách khuôn dễ dàng nhất.
• Kiểm tra các chi tiết undercut (phần lồi/lõm ngược hướng rút): nếu sản phẩm có undercut, cần cân nhắc thêm slide/lifter hoặc điều chỉnh lại đường phân khuôn — xem thêm Hướng rút under trong thiết kế khuôn.
• Rà lại vị trí thẩm mỹ: với các mặt sản phẩm lộ ra ngoài (mặt A), ưu tiên né đường phân khuôn khỏi các vị trí người dùng dễ nhìn thấy hoặc chạm vào.
• Đối chiếu với hệ thống thoát khí và làm mát: đường phân khuôn thường là nơi đặt các rãnh thoát khí (xem Hệ thống thoát khí trong khuôn ép nhựa), nên cần thiết kế đồng thời để tránh xung đột vị trí với đường nước làm mát hay chốt định vị (xem Chi tiết định vị trong khuôn ép nhựa).

Với sản phẩm hình dạng đơn giản (ví dụ hộp chữ nhật không có chi tiết ngược hướng), đường phân khuôn thường trùng với đường biên lớn nhất và việc thiết kế khá thẳng thuận. Với sản phẩm phức tạp hơn (có gân, có lỗ ngang, có phần cong nhiều hướng), người thiết kế thường phải cân nhắc đánh đổi giữa nhiều vị trí đường phân khuôn khác nhau, mỗi vị trí có ưu — nhược riêng về thẩm mỹ, độ bền khuôn và chi phí gia công.

Câu hỏi thường gặp

Đường phân khuôn có nhất thiết phải là một đường khép kín phẳng không?

Không nhất thiết. Với sản phẩm có hình dạng phức tạp, đường phân khuôn thường là một đường cong 3 chiều (non-planar parting line) đi men theo biên dạng sản phẩm để né các chi tiết undercut hoặc để giấu vết ba via ở vị trí ít lộ.

Vì sao đôi khi phải chọn đường phân khuôn xấu hơn về mặt gia công?

Vì mục tiêu ưu tiên có thể khác nhau theo sản phẩm: đôi khi thẩm mỹ (giấu đường phân khuôn khỏi mặt A) quan trọng hơn việc gia công khuôn dễ hay khó. Người thiết kế cần cân bằng giữa chi phí gia công, độ bền khuôn và yêu cầu của khách hàng.

Đường phân khuôn và mặt phân khuôn là hai khái niệm quan trọng trong thiết kế khuôn ép nhựa. Việc lựa chọn và thiết kế đúng cách sẽ giúp đảm bảo chất lượng sản phẩm, tăng năng suất và tính thẩm mỹ.

Hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích về đường phân khuôn và mặt phân khuôn. Nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại để lại bình luận bên dưới.

---
