Hướng Rút Khuôn Nguyên Tắc Ảnh Hưởng Đến Chất Lượng Sản Phẩm
Khi thiết kế khuôn ép nhựa, một trong những yếu tố quyết định đến tính thành công của sản phẩm chính là hướng rút khuôn. Đây là yếu tố ảnh hưởng trực tiếp đến khả năng lấy sản phẩm ra khỏi khuôn sau khi làm nguội mà không gây biến dạng hay hư hại. Hướng rút khuôn cùng với độ dốc bề mặt giúp tăng tuổi thọ khuôn và tối ưu quy trình sản xuất.
1. Hướng Rút Khuôn Là Gì?

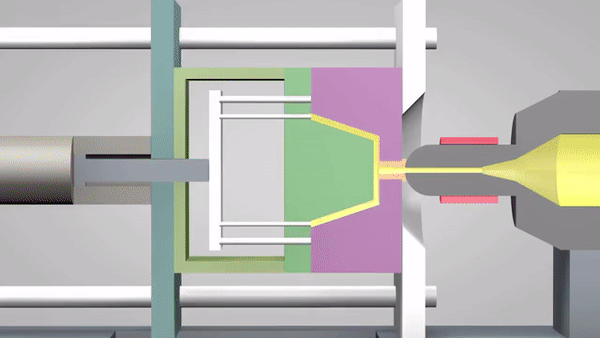

Hướng rút khuôn (draft direction) là hướng sản phẩm được lấy ra sau khi ép phun. Thiết kế đúng hướng và độ dốc rút khuôn (draft angle) giúp giảm ma sát, ngăn biến dạng và tăng hiệu suất sản xuất.
2. Tại Sao Hướng Rút Khuôn Quan Trọng?
-
Giảm ma sát: Dễ dàng tách sản phẩm ra khỏi khuôn.
-
Giữ kích thước chính xác: Không bị biến dạng khi rút.
-
Tăng tuổi thọ khuôn: Giảm lực tác động không cần thiết.
3. Cách Xác Định Hướng Rút Khuôn
Các bước xác định:
Xác định trục chính sản phẩm.
Xác định các bề mặt đứng cần áp dụng độ dốc.
Chọn độ dốc phù hợp (1°–3°) theo vật liệu & hình dáng.
4. Độ Dốc Rút Khuôn (Draft Angle)
Độ dốc là góc nghiêng trên các bề mặt đứng của sản phẩm để đảm bảo khả năng rút ra dễ dàng. Góc dốc càng lớn càng dễ tháo khuôn, nhưng cần cân nhắc tới hình dáng sản phẩm.
Nhựa co ngót cao như PP, PE cần độ dốc lớn hơn.
Khuôn sâu → cần độ dốc lớn hơn.
Sản phẩm phức tạp → tăng độ dốc để dễ tháo khuôn.
5. Hướng Rút Trong Khuôn Nhiều Cavity
Đối với khuôn nhiều khoang (multi-cavity), mỗi khoang cần có hướng rút riêng phù hợp để đảm bảo kích thước đều nhau, tránh lỗi do sản phẩm kẹt khuôn không đều.
6. Sử Dụng Phần Mềm Hỗ Trợ
Các phần mềm như NX, CATIA, SolidWorks hỗ trợ xác định tự động hướng và độ dốc. Chúng giúp mô phỏng và tối ưu thiết kế trước sản xuất thực tế, tiết kiệm thời gian và giảm lỗi.
7. Những Lỗi Phổ Biến
-
Kẹt sản phẩm: Thiếu độ dốc hoặc chi tiết gây ma sát.
-
Biến dạng: Lực rút quá lớn làm cong, hỏng chi tiết.
-
Kẹt khuôn: Làm hỏng khuôn hoặc ngừng sản xuất.
Kết luận: Hướng rút khuôn là yếu tố then chốt để đảm bảo sản phẩm dễ tháo, khuôn bền và quá trình sản xuất suôn sẻ. Cần tính toán kỹ lưỡng hoặc dùng phần mềm mô phỏng để đạt hiệu quả tối ưu.
Video tham khảo: https://www.youtube.com/watch?v=8ZpfMtIwimg
