Hướng Rút Under Trong Thiết Kế Khuôn Ép Nhựa
Giới Thiệu & Định Nghĩa Hướng Rút Under
Khi thiết kế khuôn ép nhựa, một trong những thách thức lớn mà các kỹ sư gặp phải là hiện tượng "hướng rút under" (undercut), hay còn gọi là phần "chặn ngược". Đây là những chi tiết của sản phẩm bị kẹt lại do hình dạng không cho phép rút khuôn theo hướng thông thường. Hướng rút under gây ra khó khăn trong việc tách sản phẩm khỏi khuôn mà không làm hỏng hoặc biến dạng sản phẩm. Vậy làm thế nào để xử lý hiệu quả vấn đề này trong thiết kế khuôn? Bài viết này sẽ phân tích chi tiết về hướng rút under và cung cấp các giải pháp kỹ thuật nhằm giúp bạn khắc phục thách thức này.
Nguyên Nhân Gây Ra Hướng Rút Under
-
Cấu trúc sản phẩm phức tạp: Các chi tiết như khóa, lỗ rãnh, phần nhô ra dễ bị chặn khi rút khuôn.
-
Thiết kế không đồng đều: Bề mặt không song song với hướng rút chính dễ tạo undercut.
-
Yêu cầu chi tiết kỹ thuật: Một số sản phẩm cần chi tiết đặc biệt làm khó quá trình tách khuôn.
Giải Pháp Khắc Phục Hướng Rút Under

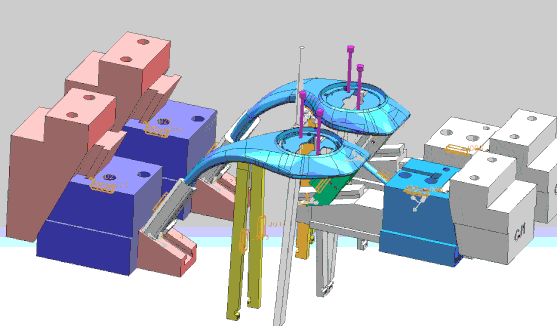

1. Sử Dụng Lõi Trượt (Sliding Cores)
Lõi trượt giúp xử lý undercut bằng cách cho phép một phần khuôn trượt ngang để giải phóng chi tiết undercut trước khi sản phẩm được rút ra theo hướng chính.
-
Ưu điểm: Giữ nguyên thiết kế sản phẩm, xử lý undercut phức tạp.
-
Nhược điểm: Tăng chi phí, phức tạp, cần bảo trì định kỳ.
2. Chốt Cắm (Lifter Pins)
Chốt cắm di chuyển theo hướng nghiêng để giải phóng sản phẩm khỏi undercut mà không cần trượt ngang.
-
Ưu điểm: Xử lý chi tiết nhỏ, khó mà không làm biến dạng sản phẩm.
-
Nhược điểm: Yêu cầu khuôn chính xác cao, thiết kế phức tạp hơn.
Khuôn Nâng
Kỹ sư có thể thiết kế khuôn nâng với cơ chế một phần khuôn nâng hoặc rút ra trước để giải phóng chi tiết undercut.
-
Ưu điểm: Hiệu quả với sản phẩm có nhiều điểm undercut.
-
Nhược điểm: Chi phí cao, yêu cầu gia công chính xác.
Điều Chỉnh Thiết Kế Sản Phẩm
Thay đổi hoặc loại bỏ các chi tiết undercut ngay từ giai đoạn thiết kế sản phẩm để đơn giản hóa quá trình sản xuất.
-
Ưu điểm: Giảm chi phí khuôn, tăng tốc độ sản xuất.
-
Nhược điểm: Có thể ảnh hưởng đến chức năng hoặc hình dạng sản phẩm.
Các Yếu Tố Cần Lưu Ý Khi Thiết Kế
-
Loại vật liệu nhựa: Nhựa mềm dễ rút khỏi khuôn hơn nhựa cứng khi có undercut.
-
Thiết kế khuôn chính xác: Khi dùng lõi trượt hoặc chốt cắm, độ chính xác trong thiết kế rất quan trọng.
-
Chi phí và độ phức tạp: Các giải pháp undercut làm tăng chi phí khuôn và đòi hỏi bảo trì thường xuyên.
Sử Dụng Phần Mềm Mô Phỏng
Các phần mềm như NX, SolidWorks, Moldflow giúp mô phỏng rút khuôn, phát hiện undercut và đề xuất cải tiến thiết kế, tiết kiệm thời gian, giảm lỗi sản xuất.
Video tham khảo: https://www.youtube.com/watch?v=RrydKx3JVQk&t=17s
