Thiết kế Undercut Khuôn Ép Nhựa
Danh Mục Bài Viết

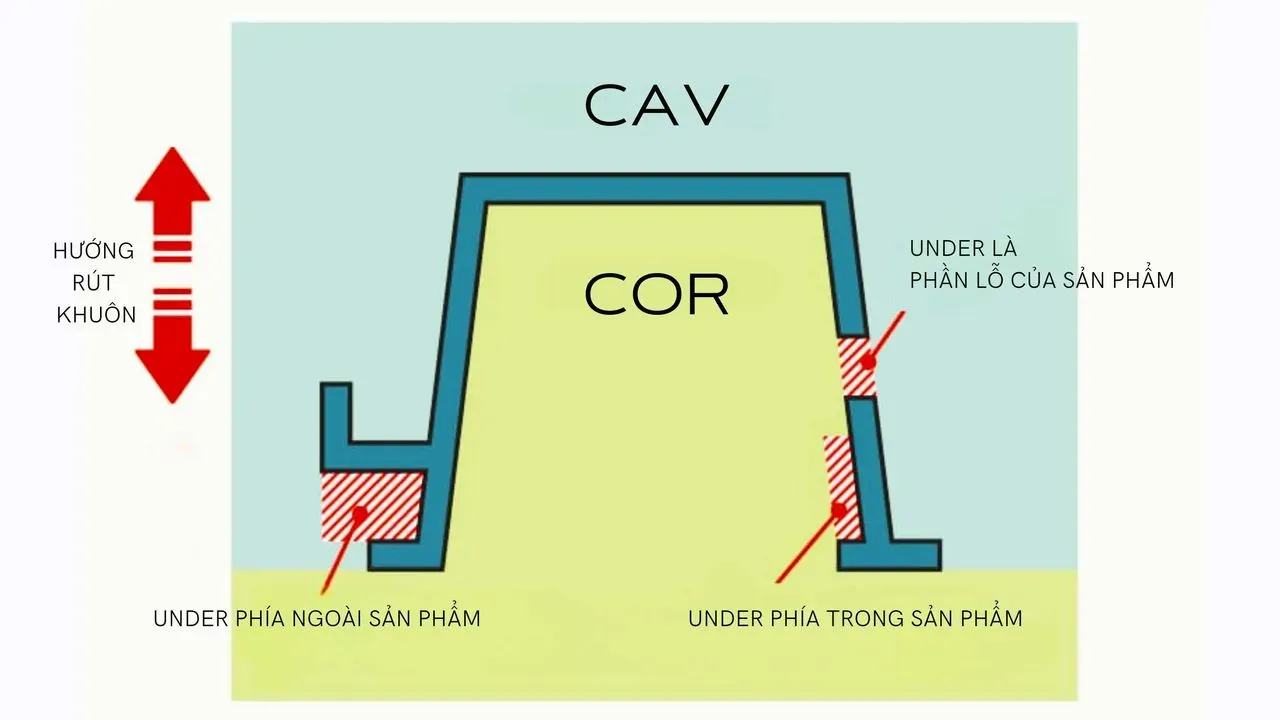

Undercut là những phần trên sản phẩm nhựa mà không thể lấy ra khỏi khuôn theo hướng mở khuôn thông thường. Chúng tạo ra những thách thức trong quá trình thiết kế và chế tạo khuôn.
Các phương pháp thiết kế cơ cấu rút undercut

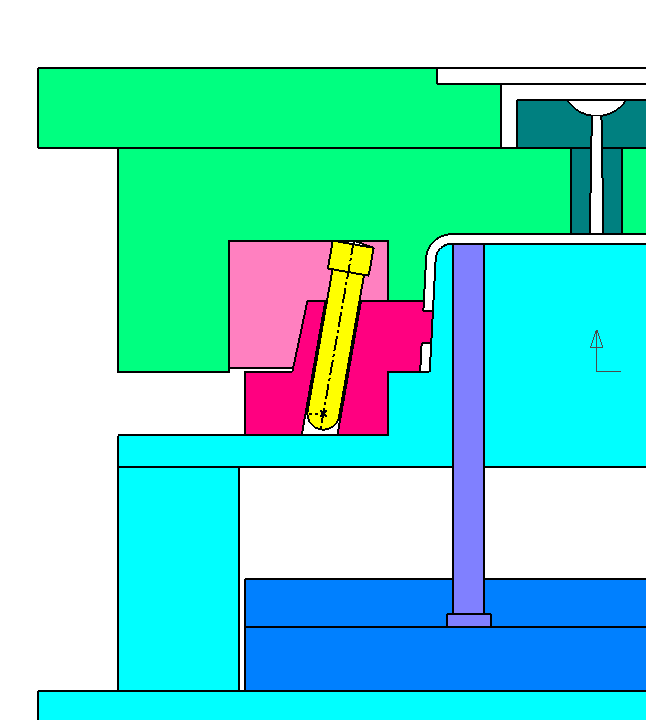

1. Slide Undercut
- Đây là phương pháp phổ biến nhất, sử dụng một slide (lõi trượt) để tạo ra phần undercut. Cách này thường được dùng cho các phần undercut có hướng rút ra phía ngoài của sản phẩm.
- Slide được di chuyển theo phương ngang hoặc phương nghiêng để giải phóng sản phẩm.
- Ưu điểm: Đơn giản, dễ chế tạo và đáng tin cậy.
- Nhược điểm: Giới hạn về hình dạng undercut. Kích thước khuôn sẽ lớn hơn so với dùng lift.

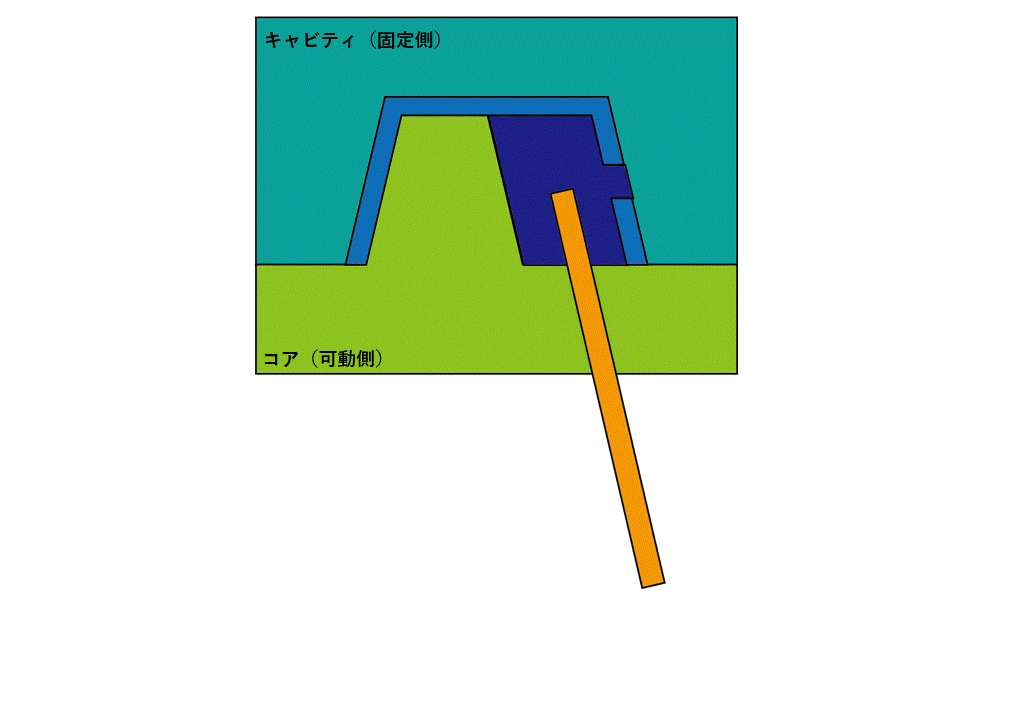

2. Lift Nghiêng
- Phương pháp này sử dụng một bộ phận nâng nghiêng để tạo ra phần undercut. Cách này thường được dùng cho các phần undercut có hướng rút vào phía trong của sản phẩm.
- Bộ phận nâng nghiêng sẽ di chuyển lên trên hoặc xuống dưới để giải phóng sản phẩm.
- Ưu điểm: Có thể tạo ra các undercut phức tạp hơn.
- Nhược điểm: Phức tạp hơn slide undercut, dễ hỏng hơn nếu không đáp ứng đủ điều kiện kỹ thuật cũng như dễ va chạm với các thành phần khác nhau của khuôn và sản phẩm.

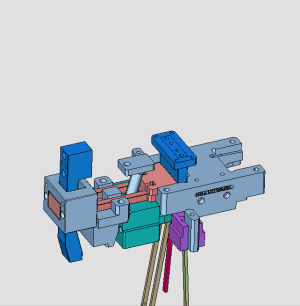

3. Cam/Slide 2 Tầng/Cylinder Thủy Lực
- Khi cả phương pháp dùng slider hoặc lift không đáp ứng được các điều kiện thiết kế, chúng ta cần xem xét các phương pháp phức tạp hơn để đáp ứng đúng tiêu chuẩn kỹ thuật và vẫn tạo được biên dạng sản phẩm theo mong muốn.
- Đây là các phương pháp phức tạp hơn, sử dụng cam, slide 2 tầng hoặc cylinder thủy lực để tạo ra các undercut rất phức tạp. Với phương pháp này, chúng ta có thể mở rộng giới hạn của góc độ rút cũng như khoảng cách rút.
- Ưu điểm: Có thể tạo ra các undercut rất phức tạp.
- Nhược điểm: Phức tạp, khó chế tạo và bảo trì.
Lưu ý khi thiết kế cơ cấu rút undercut
- Lựa chọn phương pháp phù hợp với hình dạng và yêu cầu của undercut.
- Đảm bảo cơ cấu hoạt động trơn tru và an toàn.
- Tính toán và thiết kế hệ thống dẫn động phù hợp.
- Xem xét đến yếu tố kinh tế và tính khả thi trong chế tạo.
Hy vọng bài viết này đã cung cấp cho bạn những kiến thức cơ bản hữu ích về cơ cấu rút undercut. Nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại để lại bình luận bên dưới.
