Hệ Thống Đẩy Trong Khuôn Ép Nhựa
Trong ngành công nghiệp ép nhựa, hệ thống đẩy (ejector system) là một phần không thể thiếu của khuôn mẫu. Nó đóng vai trò quan trọng trong việc loại bỏ sản phẩm khỏi khoang khuôn sau khi quá trình ép nhựa hoàn tất. Hệ thống đẩy được thiết kế để đảm bảo sản phẩm được lấy ra một cách nhanh chóng, an toàn, và không làm hỏng cấu trúc hay bề mặt của sản phẩm nhựa. Bài viết này sẽ cung cấp cái nhìn sâu hơn về hệ thống đẩy trong khuôn mẫu, từ các loại linh kiện đến nguyên tắc hoạt động và các yếu tố thiết kế cần lưu ý.

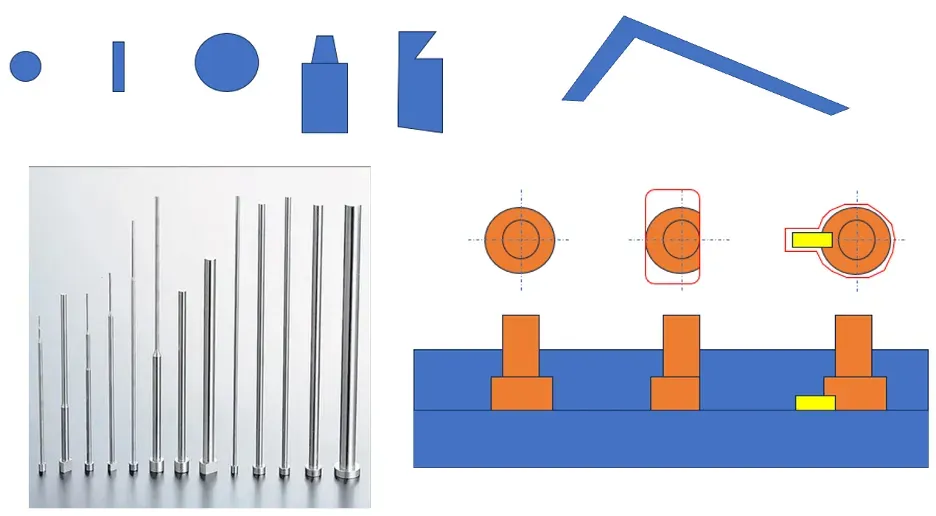

1. Cấu Tạo Cơ Bản Của Hệ Thống Đẩy
Hệ thống đẩy trong khuôn mẫu bao gồm nhiều bộ phận cơ khí hoạt động cùng nhau để giải phóng sản phẩm ra khỏi khoang khuôn. Một số thành phần chính của hệ thống này bao gồm:
- Chốt đẩy (Ejector Pins): Đây là thành phần phổ biến nhất trong hệ thống đẩy. Chốt đẩy có dạng thanh trụ dài, khi được kích hoạt sẽ đẩy sản phẩm nhựa ra khỏi khuôn. Chốt đẩy thường được làm từ thép có độ cứng cao để chịu được lực đẩy lớn mà không bị biến dạng.
- Chốt đẩy rỗng (Sleeve Ejectors): Là dạng chốt đẩy hình ống, chúng bao quanh một lõi (core pin) để đẩy các sản phẩm có hình dạng phức tạp, chẳng hạn như các sản phẩm có lỗ trụ.
- Tấm đẩy (Ejector Plates): Tấm đẩy được liên kết với các chốt đẩy và di chuyển đồng thời để tạo lực đẩy sản phẩm ra khỏi khuôn. Tấm này thường được gắn ở phía sau của chốt đẩy và hoạt động nhờ hệ thống thủy lực hoặc cơ khí.
- Chốt đẩy lệch tâm (Blade Ejectors): Dùng cho những sản phẩm có biên dạng phức tạp hoặc yêu cầu độ chính xác cao, như các sản phẩm mỏng và hẹp.
- Vòng đẩy (Ejector Rings): Thường được sử dụng để đẩy các sản phẩm hình trụ hoặc hình tròn lớn hơn, vòng đẩy tạo ra một lực đẩy đồng đều trên toàn bộ bề mặt của sản phẩm.

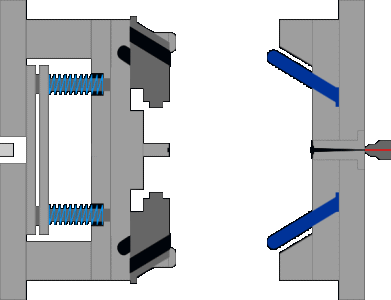

2. Nguyên Lý Hoạt Động Của Hệ Thống Đẩy
Sau khi quá trình làm mát và đông cứng của nhựa hoàn thành, hệ thống đẩy được kích hoạt. Quy trình này thường được thực hiện qua hệ thống thủy lực, cơ khí hoặc thậm chí là khí nén. Tấm đẩy sẽ đẩy chốt đẩy lên, đẩy sản phẩm ra khỏi khoang khuôn. Quá trình đẩy cần đảm bảo được rằng sản phẩm được lấy ra mà không bị kẹt hoặc làm hỏng.
Quá trình này được thực hiện song song với việc mở khuôn, vì vậy tốc độ và lực đẩy cần được điều chỉnh sao cho sản phẩm có thể được lấy ra một cách an toàn và hiệu quả. Một số khuôn có tích hợp cơ chế tự động định vị sản phẩm sau khi được đẩy ra, giảm thiểu rủi ro sản phẩm bị hỏng.
3. Các Loại Hệ Thống Đẩy Phổ Biến
- Hệ thống đẩy cơ học (Mechanical Ejection Systems): Hệ thống này sử dụng các cơ chế cam hoặc đòn bẩy để kích hoạt tấm đẩy khi khuôn mở. Hệ thống này có chi phí thấp và dễ dàng bảo trì nhưng không phù hợp với các sản phẩm phức tạp hoặc yêu cầu lực đẩy lớn.
- Hệ thống đẩy thủy lực (Hydraulic Ejection Systems): Được điều khiển bằng xi lanh thủy lực, loại này cho phép kiểm soát chính xác lực đẩy và tốc độ, rất phù hợp với các sản phẩm lớn hoặc phức tạp. Tuy nhiên, chi phí của hệ thống này cao hơn và yêu cầu bảo trì phức tạp hơn.
- Hệ thống đẩy khí nén (Pneumatic Ejection Systems): Sử dụng áp suất khí nén để đẩy sản phẩm ra khỏi khuôn. Hệ thống này phù hợp với các sản phẩm nhạy cảm hoặc nhỏ, nhưng lực đẩy không mạnh bằng các hệ thống cơ hoặc thủy lực.
4. Các Yếu Tố Cần Xem Xét Khi Thiết Kế Hệ Thống Đẩy
Khi thiết kế hệ thống đẩy trong khuôn mẫu, cần cân nhắc một số yếu tố để đảm bảo quá trình đẩy sản phẩm diễn ra một cách hiệu quả và an toàn:
- Lực đẩy: Lực đẩy cần phải đủ mạnh để tách sản phẩm khỏi khuôn nhưng không quá lớn để tránh làm hỏng bề mặt sản phẩm.
- Vị trí và số lượng chốt đẩy: Số lượng và vị trí của các chốt đẩy cần được tính toán để đảm bảo lực đẩy được phân phối đều, đặc biệt là với các sản phẩm lớn hoặc có hình dạng phức tạp.
- Vật liệu chốt đẩy: Chốt đẩy phải được làm từ vật liệu có độ cứng cao để chịu được lực đẩy lớn, đồng thời phải có độ bóng tốt để không gây hư hỏng bề mặt sản phẩm.
- Thiết kế sản phẩm: Cần cân nhắc thiết kế sản phẩm ngay từ đầu để tối ưu hóa cho quá trình đẩy, tránh các điểm kẹt hoặc khó đẩy ra khỏi khuôn.
5. Những Lỗi Thường Gặp Và Cách Khắc Phục
Một số lỗi có thể xảy ra trong quá trình đẩy sản phẩm, bao gồm:
- Sản phẩm bị kẹt trong khuôn: Do lực đẩy không đủ mạnh hoặc vị trí chốt đẩy không phù hợp. Cần kiểm tra lại thiết kế hệ thống đẩy và điều chỉnh lực đẩy.
- Bề mặt sản phẩm bị xước hoặc hỏng: Thường xảy ra do chốt đẩy không đủ nhẵn hoặc chốt đẩy bị mòn. Việc kiểm tra và thay thế các linh kiện đẩy định kỳ là cần thiết.
- Sản phẩm bị biến dạng: Lực đẩy quá mạnh hoặc không đồng đều có thể dẫn đến hiện tượng này. Cần điều chỉnh lại hệ thống để đảm bảo lực đẩy chính xác.
Hệ thống đẩy trong khuôn mẫu là một thành phần quan trọng giúp hoàn thiện quá trình ép nhựa, đảm bảo sản phẩm được giải phóng nhanh chóng và an toàn. Việc thiết kế và bảo trì hệ thống này cần được thực hiện một cách cẩn thận để tránh các lỗi sản phẩm và nâng cao hiệu suất sản xuất. Các yếu tố như lực đẩy, vị trí chốt đẩy, và thiết kế hệ thống đẩy đều cần được tối ưu hóa để mang lại hiệu quả cao nhất.
