Hệ thống Dẫn Nhựa Trong Khuôn Ép Nhựa
Giới Thiệu
Trong lĩnh vực khuôn ép nhựa, các đường dẫn nhựa và cổng dẫn nhựa đóng vai trò quyết định trong việc kiểm soát luồng chảy của nhựa từ máy ép đến các khoang khuôn. Điều này giúp đảm bảo sản phẩm đạt độ chính xác cao, giảm thiểu các lỗi thường gặp như thiếu nhựa, vết hàn, và hiện tượng lõm.

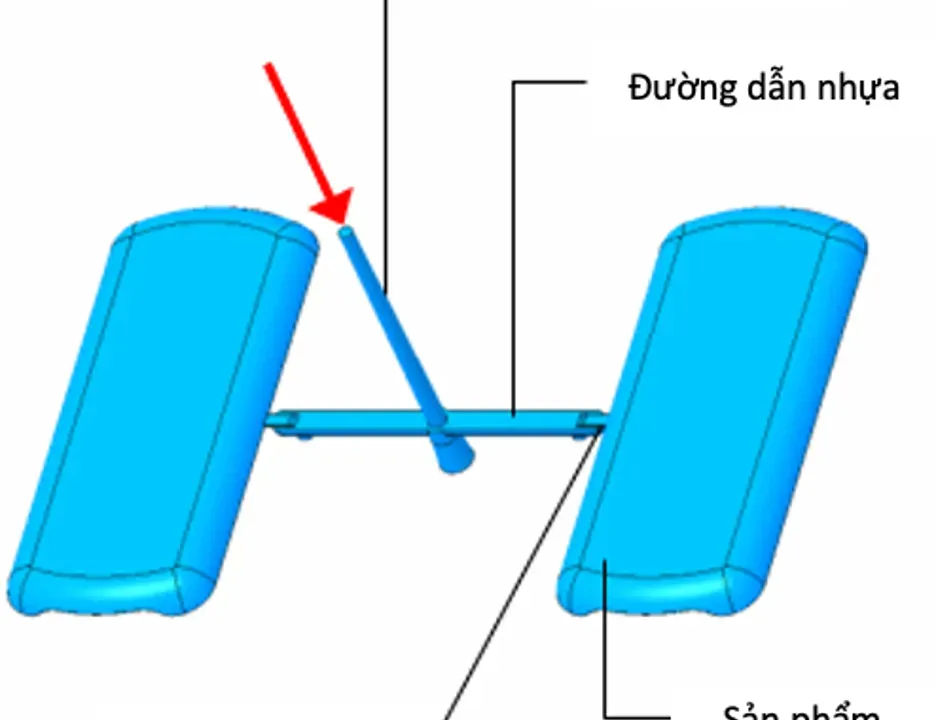

Đường Dẫn Nhựa
Là hệ thống kênh dẫn đưa nhựa từ máy ép vào khoang khuôn, ảnh hưởng trực tiếp đến tốc độ dòng chảy, áp suất và nhiệt độ nhựa. Có 3 dạng chính:
-
Tròn: Thông dụng nhất, ít mất áp suất và duy trì nhiệt tốt.
-
Hình thang, bán nguyệt: Sử dụng khi cần điều tiết dòng chảy đặc biệt.
-

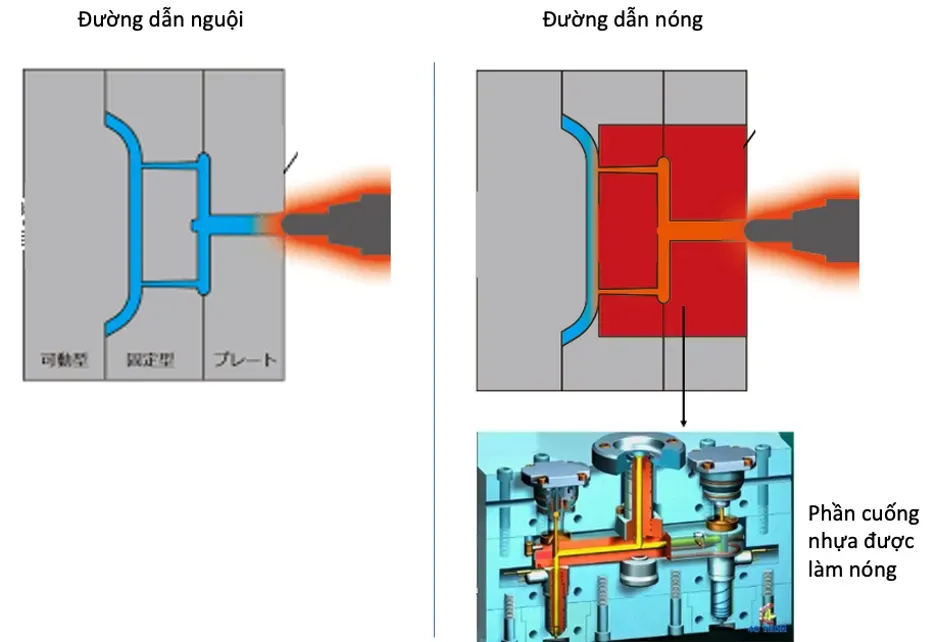

Đường dẫn nguội: Không gia nhiệt, dễ làm, nhưng lãng phí nhựa.
-
Đường dẫn nóng: Có gia nhiệt, tiết kiệm vật liệu, nhưng chi phí và bảo trì cao.
Cổng Dẫn Nhựa
Là điểm cuối nơi nhựa đi vào sản phẩm, quyết định đến chất lượng bề mặt và hiệu suất ép:

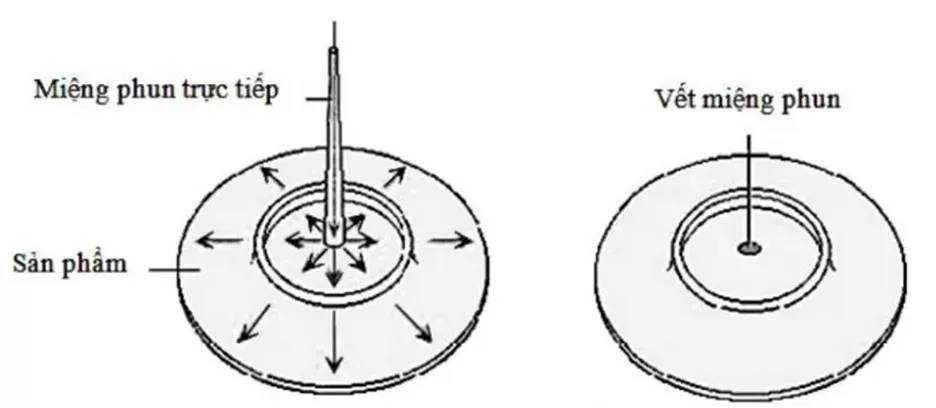

Direct gate: Cho sản phẩm lớn, truyền nhựa mạnh nhưng dễ tạo vết hàn.

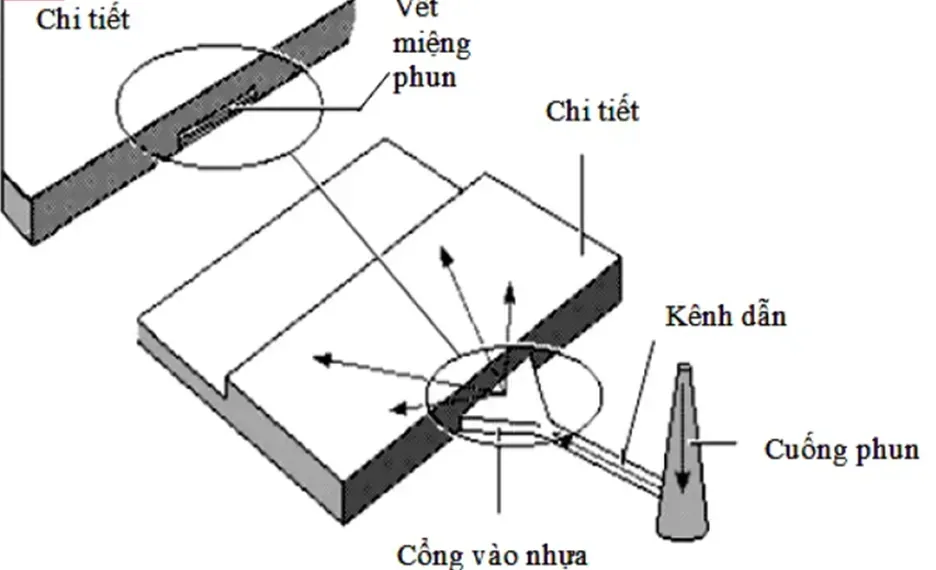

Cổng hông (Side gate): Phù hợp sản phẩm mỏng, cần độ chính xác.
Cổng kim (Pin gate): Tối ưu cho khuôn nhiều khoang, giúp cải thiện thẩm mỹ.

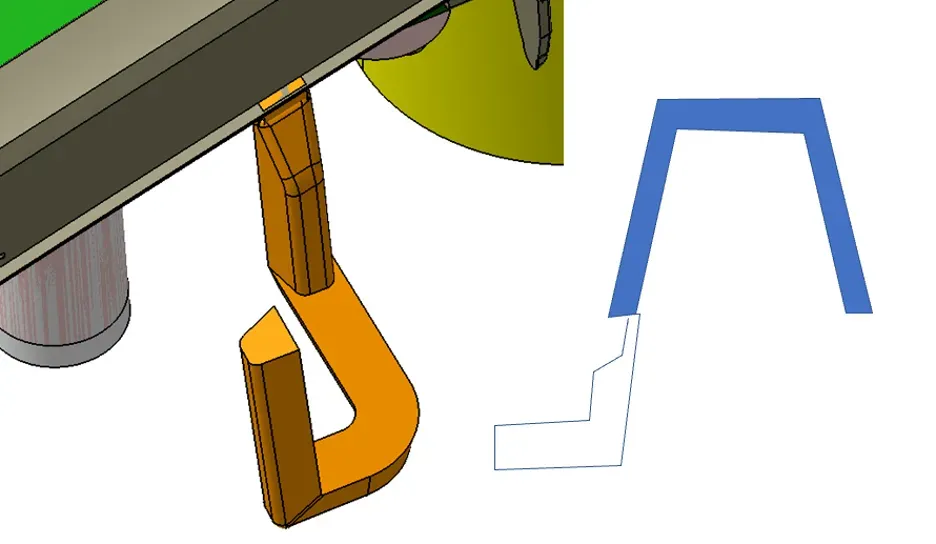

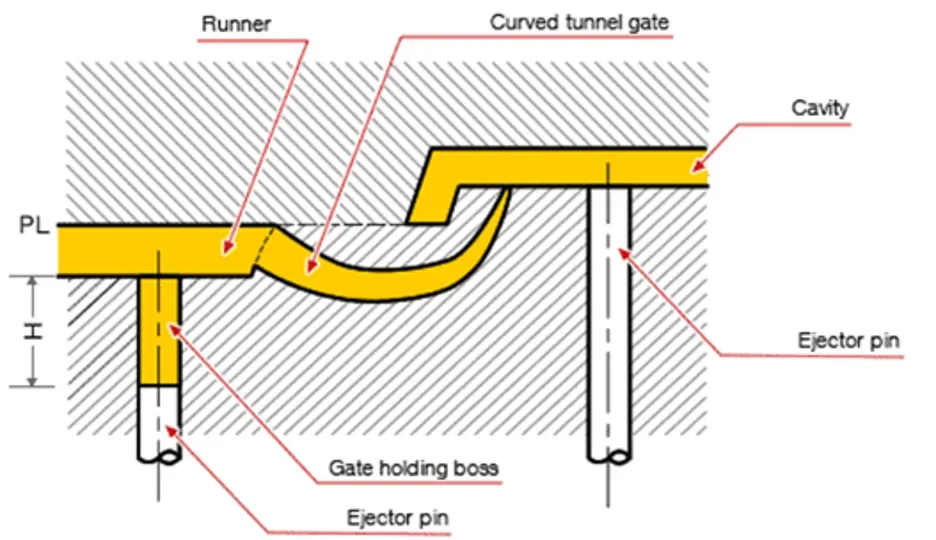

Ví dụ minh họa thêm:
Vị Trí và Số Lượng Cổng
Cần được thiết kế tối ưu để tránh dòng chảy không đều, vết hàn, hoặc áp suất cao gây biến dạng sản phẩm. Vị trí và số lượng hợp lý sẽ đảm bảo chất lượng và giảm chu kỳ ép.
Thiết Kế Cân Bằng Dòng Chảy
Là yếu tố quan trọng để đảm bảo dòng nhựa đến các khoang khuôn đồng đều về nhiệt độ, áp suất và thời gian, nhờ đó tối ưu chất lượng sản phẩm và hạn chế lỗi.
Video liên quan: https://www.youtube.com/watch?v=wKk_hVTpGeE&t=57s
